工作電壓	信號總線電壓：24V；允許范圍：16V～28V 電源總線電壓：DC24V；允許范圍：DC20V～DC28V
工作電流	總線：監視電流≤0.8mA，報警電流≤3.4mA DC24V：監視電流≤10mA，報警電流≤60mA
輸出容量	DC24V有源輸出，觸點容量：1A
輸入檢線	輸入線路發生斷路，模塊將向控制器發送故障信號
輸出檢線	輸出線路發生斷路，模塊將向控制器發送故障信號（注：要求被控設備的啟動電流不小于4mA，否則可能引起誤啟動）
連接設備容量	最多可配接10只J-SAF-GST9213(Ex)消火栓按鈕
安全柵參數	GST-AS-300型安全柵，U₀=28V，I₀=93mA，L₀≤4.0mH，C₀≤0.083μF
編碼方式	采用電子編碼方式，占用一個編碼地址，編碼范圍可在1～242之間任意設定
指示燈	輸入1指示燈：紅色LED，監視狀態時周期性閃亮，消火栓按鈕按下時長亮；輸出1指示燈：紅色LED，點亮消火栓按鈕的回答確認燈時點亮，其余狀態熄滅；輸入2指示燈：紅色LED，接收到消防泵反饋信號時點亮，其余狀態熄滅；輸出2指示燈：紅色LED，啟動消防泵時點亮，其余狀態熄滅。
使用環境	溫度：-10°C～+55°C 相對濕度≤95%，不凝露
殼體材料和顏色	不銹鋼，白色
重量	1.56kg
防護等級	IP66
安裝孔距	175mm
外形尺寸	196mm×215mm×86mm

四、海灣GST-LD-8331模塊箱結構特征

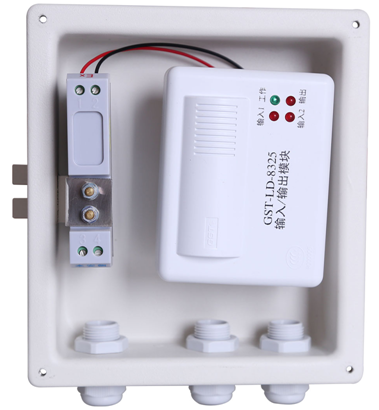

GST-LD-8331模塊箱內部照片

GST-LD-8331模塊箱結構特征

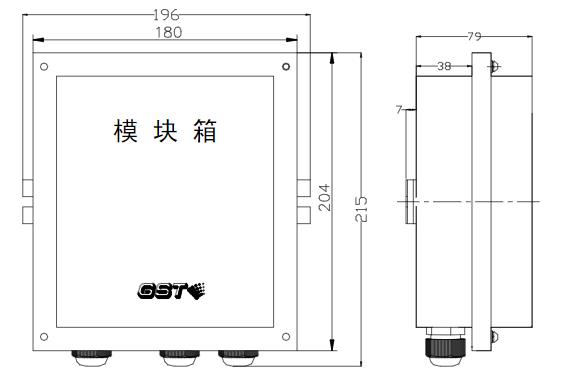

模塊箱的外形示意圖

五、海灣GST-LD-8331模塊箱工作原理

　　模塊可連接消火栓按鈕和消防泵。當模塊檢測到消火栓按鈕按下時，會將該信息上報給控制器，同時啟動消防泵。當模塊檢測到消防泵的反饋信息時，

會翻轉與消火栓按鈕連接線的極性，從而點亮消火栓按鈕的回答確認燈。在正常監視狀態下，模塊可對本安回路斷路故障進行檢測，當本安回路斷路或消火

栓按鈕被摘除時，模塊能將故障信息上傳給控制器。

六、海灣GST-LD-8331模塊箱安裝與布線

　1.安裝

　　安裝前應首先檢查外殼是否完好無損，標識是否齊全，確認無誤后，用兩只M6×60膨脹螺栓將模塊箱固定在墻壁上即可。

GST-LD-8331模塊箱安裝與布線

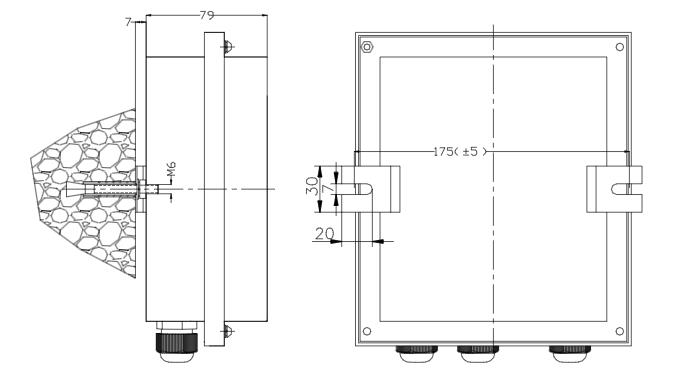

安裝示意圖

　　2.接線

　　接線按下述步驟進行：

　　首先擰開上蓋的緊固螺釘，將上蓋取下。

　　將電纜線從模塊箱的電纜接頭孔中穿入，接到相應的端子上，緊固電纜接頭。

　　安裝上蓋，用螺釘將上蓋固定牢靠。

　　如果有未用到的電纜接頭，用堵頭堵死。

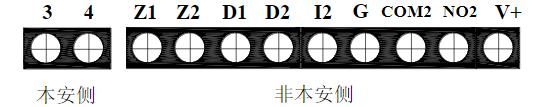

　　模塊箱接線端子如下圖所示

GST-LD-8331模塊箱安裝與布線

模塊箱接線端子

　　其中本安側端子為安全柵端子，非本安側端子為模塊端子：

　　I2、G：無源輸入，連接消防泵反饋端

　　COM2、NO2：無源觸點輸出

　　V+、G:直流24V有源輸出,V+為正，G為負

　　Z1、Z2：接控制器總線，無極性

　　D1、D2：接直流24V，無極性

　　3、4：即安全柵的3、4兩端，接消火栓報警按鈕，3為正，4為負

　　注意：模塊箱應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。

　　3.布線要求

　　信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。安全柵至報警按鈕間的電纜應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。本安電纜的長度計算參見GST-LD-8332中布線要求的相關內容。

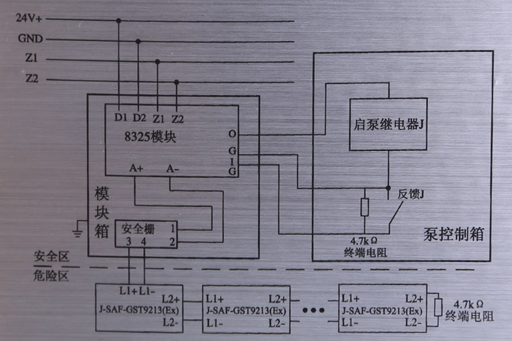

GST-LD-8331模塊箱接線
