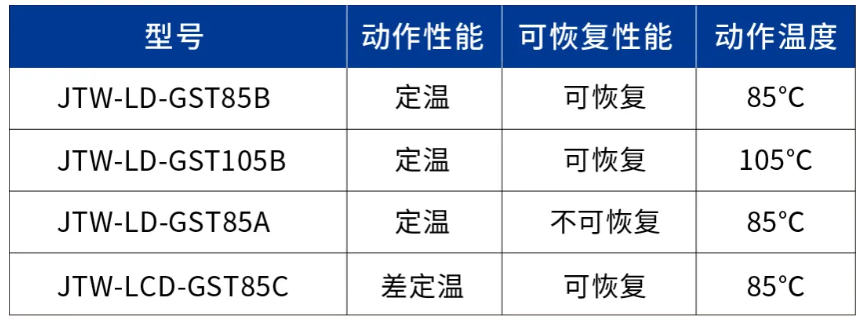

型號	JTW-LD-GST85B
名稱	纜式線型感溫火災探測器
品牌	海灣
探測器類別	纜式、定溫、可恢復式、探測型
總線模式處理單元工作電壓	總線電壓：脈動 24V 允許范圍：16V～28V 電源電壓：DC24V 允許范圍：DC20V～DC28V
總線模式處理單元工作電流	總線：監視電流≤0.5mA 報警電流≤0.5mA 電源：監視電流≤15mA 報警電流≤26mA
獨立模式處理單元工作電壓	電源電壓：DC24V 允許范圍：DC20V～DC28V
獨立模式處理單元工作電流	電源：監視電流≤15mA 報警電流≤26mA
報警溫度	85℃
狀態指示	正常運行：綠色指示燈閃亮（控制器總線、24V 電源同時供電，3 秒左右閃亮一次）正常運行：綠色指示燈 20 秒左右閃亮，穩定后常亮（24V 電源獨立供電）火警：紅色指示燈常亮故警：黃色指示燈常亮
編碼方式	電子編碼方式，編碼范圍可在 1～242 之間任意設定
線制	四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
使用環境	溫度：-10℃～+50℃ 相對濕度≤95%，不凝露
外形尺寸	處理單元外形尺寸：180mm×125mm×55.5mm 終端盒外形尺寸：83mm×81mm×56mm
外殼防護等級	IP65
使用長度	≤150m
處理單元安裝方式	背板式安裝
產品標準	16280-2014
證書編號	Z2020081801000188
檢驗報告	Dz2019200905
生產企業	四川四川四川海灣安全技術有限公司
生產地址	河北省秦皇島市開發區長江東值80號

四、海灣JTW-LD-GST85B纜式線型感溫火災探測器結構特征與工作原理

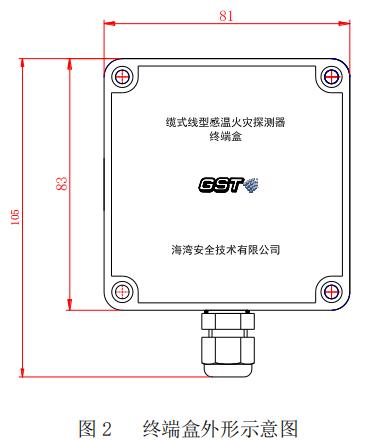

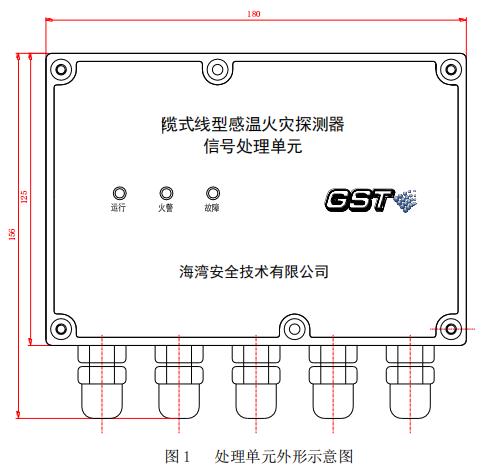

　　1.探測器的處理單元和終端盒外形示意圖如下所示（單位：mm）。

JTW-LD-GST85B纜式線型感溫火災探測器結構特征

　　2.工作原理

　　處理單元內置單片機，采用電子編碼，可將探測器接入火災報警系統信號二總線。感溫電纜的首端與處理單元連接，末端與終端盒連接，處理單元也可以通過24V電源單獨供電，配合感溫電纜及終端盒作為獨立式探測器使用。

　　JTW-LD-GST85B系列感溫電纜的工作原理源于的“熱電勢”的物理現象，感溫電纜的結構即根據此物理現象NTC的特征來監控溫度和實現火災報警，其中包括內導體、絕緣層和外護套層。當環境溫度升高時，電纜的絕緣電阻下降，電纜中通過的監視電流增大，處理單元通過此電流變化對溫度進行計算，火警時發出報警信號。

　　終端盒為探測器的專用附件，接于整條感溫電纜的末端，無需接入四川火災報警控制器。終端盒上帶有感溫電纜火警測試裝置和故障測試裝置，便于工程調試時模擬測試探測器的報警性能。

五、海灣JTW-LD-GST85B纜式線型感溫火災探測器安裝與布線

　警告：安裝設備之前，請切斷回路的電源并確認全部安裝牢靠，且每一個連接線準確無誤。

　　1.安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

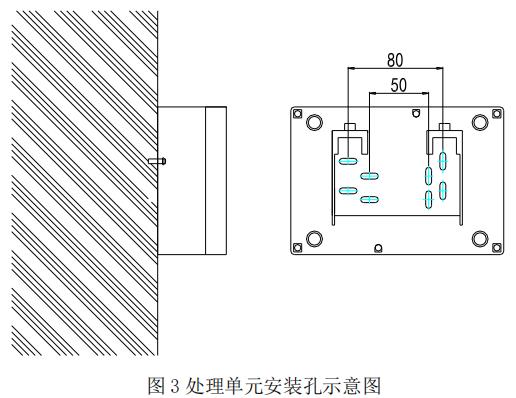

　　2.處理單元壁掛方式：用兩只塑料脹管木螺釘組Φ6×30GB/T 951 3.5將產品固定在墻壁上，安裝示意圖如下：

JTW-LD-GST85B纜式線型感溫火災探測器安裝示意圖

　　3.處理單元端子說明：

　　D1、D2：接DC24V，無極性。

　　Z1、Z2：接控制器兩總線，無極性。

　　DL1、DL2：接感溫電纜，DL1接接感溫電纜紅色線（外帶絲網），DL2接感溫電纜黑色線。

　　NC1、COM1、NO1：故障輸出，COM1為公共端，NC1為常閉端，NO1為常開端。

　　NC2、COM2、NO2：火警輸出，COM2為公共端，NC2為常閉端，NO2為常開端。

　　運行狀態：NC1、COM1斷開，COM1、NO1閉合，NC2、COM2閉合，COM2、NO2斷開。

　　火警狀態：NC1、COM1斷開，COM1、NO1閉合，NC2、COM2斷開，COM2、NO2閉合。

　　故障狀態：NC1、COM1閉合，COM1、NO1斷開，NC2、COM2閉合，COM2、NO2斷開。

　　4.終端盒端子說明：

　　DL1、DL2：接感溫電纜，DL1接感溫電纜紅色線，DL2接感溫電纜黑色線。

　　5.布線要求：Z1、Z2采用截面積≥1.0mm2的RVS雙絞線；電源線D1、D2采用截面積≥1.5mm²的RV線；NC1、COM1、NO1，NC2、COM2、NO2采用截面積≥1.0mm²的RV線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

　　6.防水接頭進線要求：為達到防護等級，建議使用φ4-φ8直徑的護套線。

六、海灣JTW-LD-GST85B纜式線型感溫火災探測器使用及操作

　編碼操作：可利用本公司生產的電子編碼器進行現場編碼，編碼時將編碼器與警報器的總線端子

　　Z1、Z2連接，在待機狀態，輸入警報器的地址編碼（1～242）,按下“編碼”鍵，編碼成功后顯示“P”，錯誤顯示“E”，按“清除”鍵回到待機狀態。

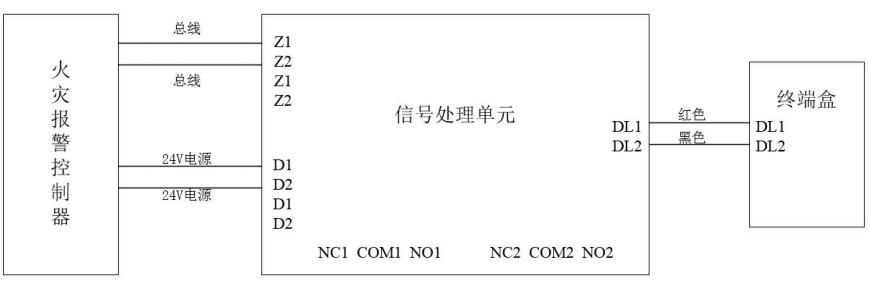

　　探測器與控制器的總線和電源DC24V相連，實現火災報警功能。具體連接方法如下圖。

JTW-LD-GST85B纜式線型感溫火災探測器使用及操作
