一，海灣J-SAM-GST9123B消火栓按鈕特點
海灣J-SAM-GST9123B消火栓按鈕(以下簡稱消火栓按鈕)表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，四川火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本按鈕主要具有以下特點：
?。?）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。
?。?）消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。
（3）消火栓按鈕動作機構采用專利設計，抗灰塵能力強。
（4）按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
?。?）采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
?。?）地址碼為電子編碼，可現場改寫。
二，海灣J-SAM-GST9123B消火栓按鈕參數
（1）工作電壓：
信號總線電壓：24V允許范圍：16V~28V
?。?）工作電流：
監視電流≤0.3mA
報警電流≤1.9mA
?。?）輸出容量：額定DC30V/100mA無源輸出觸點信號，接觸電阻≤0.1?
（4）線制：消火栓按鈕與四川火災報警控制器信號二總線連接
（5）編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
?。?）啟動零件型式：重復使用型
（7）啟動方式：人工按下按片
?。?）復位方式：用專用鑰匙手動復位
?。?）指示燈：紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮
?。?0）使用環境：
溫度：0℃～＋55℃
相對濕度≤95%，不凝露
?。?1）外形尺寸：91mm×91mm×45.5 mm（含底殼）
?。?2）外殼防護等級：IP43
?。?3）殼體材料和顏色：ABS，紅色
?。?4）重量：約128g(含底殼)
?。?5）安裝孔距：60mm
三，海灣J-SAM-GST9123B消火栓按鈕布線

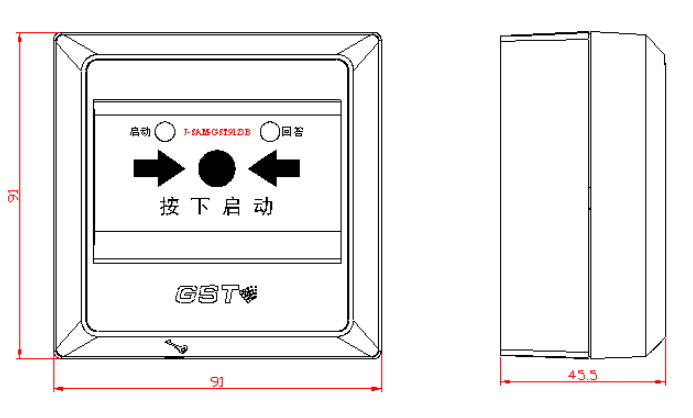

本消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配，安裝拆卸簡單、方便，連接緊密，非常便于工程調試及維修更換。消火栓按鈕外形示意圖如下

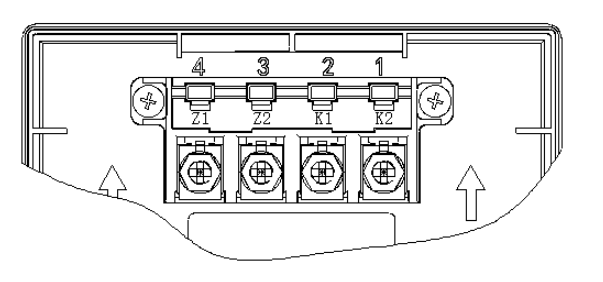

消火栓按鈕外接端子示意圖如下
其中：
Z1、Z2：接控制器二總線，無極性；
K1、K2：無源常開觸點。
布線要求：可選用截面積≥1.0mm2的雙絞線。

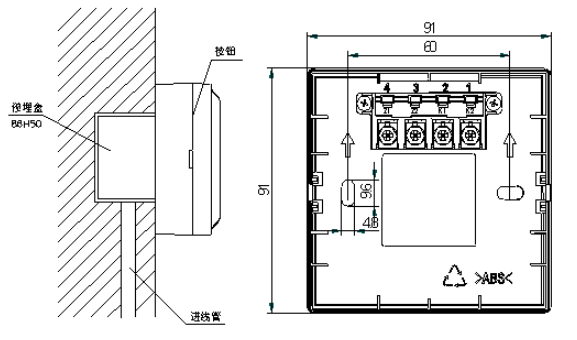

消火栓按鈕采用預埋盒安裝方式，安裝孔距為60mm。進線時只需拔下消火栓按鈕主體，從底殼的進線孔中穿入電纜并接在相應端子上，再插好消火栓按鈕主體即可。安裝示意圖如下；安裝孔距為60mm。
